Wie hoch ist die Außendurchmessertoleranz des schwarzen geschweißten Q235B-Rohrs?

Beim Umgang mit schwarzen geschweißten Q235B-Rohren ist die Toleranz des Außendurchmessers einer der entscheidenden Aspekte, die sowohl Lieferanten als auch Käufer verstehen müssen. Als Lieferant von schwarzen geschweißten Q235B-Rohren habe ich zahlreiche Anfragen zu diesem Thema erhalten. In diesem Blog-Beitrag werde ich näher auf die Außendurchmessertoleranz des schwarzen geschweißten Q235B-Rohrs, seine Bedeutung und die Auswirkungen auf verschiedene Anwendungen eingehen.

Grundlegendes zum schwarzen geschweißten Rohr Q235B

Bevor wir uns mit der Außendurchmessertoleranz befassen, wollen wir kurz verstehen, was ein schwarzes geschweißtes Q235B-Rohr ist. Q235B ist eine Kohlenstoffstahlsorte mit einer Mindeststreckgrenze von 235 MPa. Das „B“ in Q235B gibt die Qualitätsstufe an, die bestimmte Anforderungen an die chemische Zusammensetzung und die mechanischen Eigenschaften stellt. Schwarze geschweißte Rohre werden durch Zusammenschweißen von Stahlbändern hergestellt, wodurch ein Rohr mit einer schwarzen Oxidschicht auf der Oberfläche entsteht. Aufgrund ihrer relativ geringen Kosten und guten Leistung werden diese Rohre häufig im Baugewerbe, im Maschinenbau und in anderen Branchen eingesetzt [1].

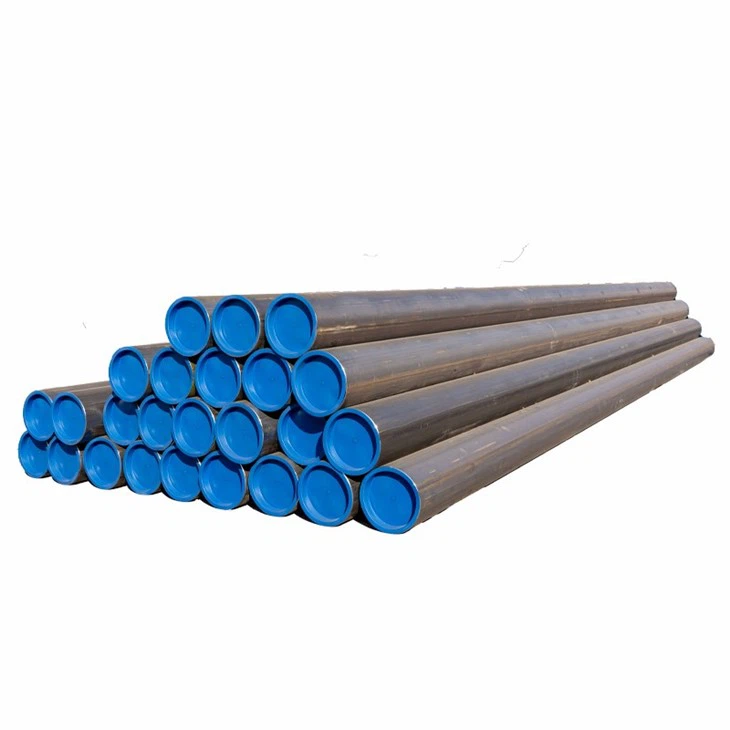

Weitere Informationen finden Sie bei unsQ235B Schwarzes geschweißtes Rohrauf unserer Website.

Was ist die Außendurchmessertoleranz?

Die Außendurchmessertoleranz bezieht sich auf die zulässige Abweichung des Außendurchmessers eines Rohrs von seiner angegebenen Nenngröße. Im Herstellungsprozess ist es nahezu unmöglich, jedes Mal Rohre mit einem exakten Außendurchmesser herzustellen. Deshalb legen Normen einen Bereich fest, innerhalb dessen der Außendurchmesser variieren kann, aber dennoch als akzeptabel gilt.

Für schwarze geschweißte Q235B-Rohre wird die Außendurchmessertoleranz durch relevante nationale und internationale Normen bestimmt. In China beispielsweise sieht die Norm GB/T 3091 spezifische Toleranzanforderungen für geschweißte Stahlrohre vor. Der Toleranzbereich hängt von Faktoren wie dem Nennaußendurchmesser des Rohrs und der Herstellungsmethode ab.

Bedeutung der Außendurchmessertoleranz

Die Außendurchmessertoleranz von schwarz geschweißten Q235B-Rohren ist aus mehreren Gründen von großer Bedeutung:

1. Kompatibilität mit Armaturen

Rohre müssen mit verschiedenen Fittings wie Bögen, T-Stücken und Flanschen verbunden werden. Wenn der Außendurchmesser des Rohrs zu stark vom Standard abweicht, passt es möglicherweise nicht richtig zu den Anschlüssen, was zu Undichtigkeiten oder ineffizienten Verbindungen führt. Beispielsweise können unsachgemäße Anschlüsse in einem Wasserversorgungssystem dazu führen, dass Wasser austritt, was nicht nur Ressourcen verschwendet, sondern auch Schäden an der Umgebung verursachen kann.

2. Strukturelle Integrität

Bei strukturellen Anwendungen wie Gebäudegerüsten oder Brücken beeinflusst der Außendurchmesser der Rohre die Gesamtfestigkeit und Stabilität der Struktur. Wenn der Außendurchmesser nicht innerhalb der angegebenen Toleranz liegt, kann es zu einer ungleichmäßigen Spannungsverteilung kommen, wodurch sich das Risiko eines Strukturversagens unter Last erhöht.

3. Strömungseigenschaften

In Flüssigkeitstransportsystemen beeinflusst der Außendurchmesser des Rohrs die Fließeigenschaften der Flüssigkeit. Ein Rohr mit einem Außendurchmesser außerhalb des Toleranzbereichs kann zu Änderungen der Strömungsgeschwindigkeit und des Drucks führen und so die Effizienz des Systems beeinträchtigen. Beispielsweise können in einer Ölpipeline fehlerhafte Strömungseigenschaften zu einem erhöhten Energieverbrauch und einer verringerten Transportkapazität führen.

Faktoren, die die Toleranz des Außendurchmessers beeinflussen

Mehrere Faktoren können die Außendurchmessertoleranz von schwarz geschweißten Q235B-Rohren während des Herstellungsprozesses beeinflussen:

1. Rohstoffqualität

Die Qualität der zur Herstellung der Rohre verwendeten Stahlbänder ist entscheidend. Schwankungen in der Dicke und Breite der Stahlbänder können zu Unterschieden im Außendurchmesser der fertigen Rohre führen. Hochwertige Stahlbänder mit einheitlichen Abmessungen führen eher zu Rohren mit kleineren Außendurchmessertoleranzen.

2. Fertigungsausrüstung

Auch die Präzision der Fertigungsanlagen wie Schweißmaschinen und Maßwalzwerke spielt eine wesentliche Rolle. Fortschrittliche Geräte mit hoher Präzision können den Form- und Schweißprozess besser steuern, was zu Rohren führt, deren Außendurchmesser näher an der Nenngröße liegen.

3. Kontrolle des Produktionsprozesses

Eine effektive Kontrolle des Produktionsprozesses ist für die Minimierung der Außendurchmessertoleranz von entscheidender Bedeutung. Dazu gehört die strenge Überwachung der Schweißparameter, der Temperaturkontrolle und der Kalibriervorgänge. Gut geschulte Bediener und ein gut etabliertes Qualitätskontrollsystem können dazu beitragen, dass der Außendurchmesser der Rohre innerhalb des angegebenen Toleranzbereichs liegt.

Typische Toleranzbereiche für Außendurchmesser

Gemäß der Norm GB/T 3091 gelten für schwarze geschweißte Q235B-Rohre mit unterschiedlichen Nennaußendurchmessern die folgenden Toleranzbereiche für den Außendurchmesser:

• Bei Rohren mit einem Nennaußendurchmesser kleiner oder gleich 102 mm beträgt die Außendurchmessertoleranz normalerweise ± 0,5 mm oder ± 1 % des Nennaußendurchmessers, je nachdem, welcher Wert größer ist.
• Bei Rohren mit einem Nennaußendurchmesser von mehr als 102 mm und weniger als oder gleich 219,1 mm beträgt die Außendurchmessertoleranz im Allgemeinen ± 0,75 mm oder ± 0,7 % des Nennaußendurchmessers, je nachdem, welcher Wert größer ist.
• Bei Rohren mit einem Nennaußendurchmesser von mehr als 219,1 mm beträgt die Außendurchmessertoleranz häufig ± 1 % des Nennaußendurchmessers.

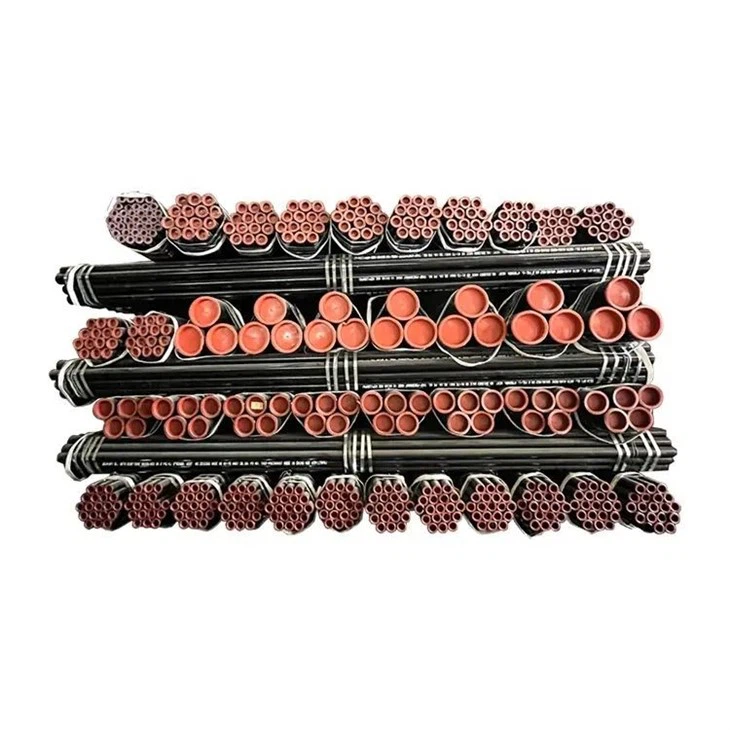

Es ist zu beachten, dass unterschiedliche Normen unterschiedliche Toleranzanforderungen haben können. Zum Beispiel,ASTM A53 Schwarzes Stahlrohr, ein in den Vereinigten Staaten weit verbreiteter Standard, verfügt auch über eigene spezifizierte Toleranzbereiche für den Außendurchmesser. Käufer sollten beim Kauf von Rohren ihre Anforderungen und die geltenden Normen klar kommunizieren.

Vergleich mit anderen Rohrtypen

Beim Vergleich der schwarzen geschweißten Q235B-Rohre mit anderen Rohrtypen, wie zNahtloses schwarzes Stahlrohr API 5LEs gibt einige Unterschiede in der Toleranz des Außendurchmessers. Von nahtlosen Rohren wird allgemein angenommen, dass sie im Vergleich zu geschweißten Rohren eine bessere Maßhaltigkeit und geringere Außendurchmessertoleranzen aufweisen. Denn durch den nahtlosen Herstellungsprozess entfällt der Einfluss der Schweißnaht, die mitunter zu leichten Abweichungen im Außendurchmesser führen kann. Allerdings sind geschweißte Rohre wie die schwarzen geschweißten Q235B-Rohre kostengünstiger, was sie zu einer beliebten Wahl in vielen Anwendungen macht, bei denen hohe Präzision nicht die Hauptanforderung ist.

Qualitätskontrolle und -sicherung

Als Lieferant von schwarzen geschweißten Q235B-Rohren führen wir ein strenges Qualitätskontrollsystem ein, um sicherzustellen, dass der Außendurchmesser unserer Rohre die angegebenen Toleranzanforderungen erfüllt. Dazu gehören regelmäßige Inspektionen der Rohstoffe, In-Prozess-Überwachung während der Herstellung und Endproduktprüfungen. Wir verwenden fortschrittliche Messinstrumente wie Messschieber und Lasermessgeräte, um den Außendurchmesser der Rohre in verschiedenen Produktionsphasen genau zu messen. Alle Rohre, die die Toleranzanforderungen nicht erfüllen, werden erneut verarbeitet oder entsorgt, um die hohe Qualität unserer Produkte sicherzustellen.

Abschluss

Zusammenfassend lässt sich sagen, dass die Außendurchmessertoleranz von schwarz geschweißten Q235B-Rohren ein wichtiger Parameter ist, der die Kompatibilität, strukturelle Integrität und Fließeigenschaften der Rohre beeinflusst. Das Verständnis der Toleranzanforderungen und der sie beeinflussenden Faktoren ist sowohl für Lieferanten als auch für Käufer von entscheidender Bedeutung. Durch die Einhaltung relevanter Standards und die Umsetzung strenger Qualitätskontrollmaßnahmen können wir sicherstellen, dass die von uns gelieferten Rohre den hohen Qualitätsanforderungen unserer Kunden entsprechen.

Wenn Sie am Kauf von schwarzen geschweißten Q235B-Rohren interessiert sind oder Fragen zur Außendurchmessertoleranz haben, können Sie sich gerne für weitere Gespräche und Verhandlungen an uns wenden. Wir sind bestrebt, Ihnen qualitativ hochwertige Produkte und zufriedenstellende Dienstleistungen anzubieten.

Referenzen

1. Li, H. (2018). Anwendung und Entwicklung von Kohlenstoffstahl im Bauwesen. Journal of Construction Materials, 20(3), 123 - 130.
