Als Lieferant von API 5L -Kesselrohr verstehe ich die kritische Bedeutung von nicht zerstörerischen Tests (NDT) bei der Sicherstellung der Qualität und Sicherheit dieser Rohre. API 5L -Kesselrohre werden in verschiedenen Branchen häufig eingesetzt, einschließlich Öl und Gas, Stromerzeugung und Herstellung. Diese Rohre müssen hohen Druck, Temperatur und korrosiven Umgebungen standhalten, sodass ihre Integrität von größter Bedeutung ist. In diesem Blog werde ich einige gängige Methoden zur Durchführung nicht zerstörerischer Tests an API 5L -Kesselrohren teilen.
Visuelle Inspektion
Die visuelle Inspektion ist die einfachste und grundlegendste Form nicht zerstörerischer Tests. Es kann mit bloßem Auge oder mit Hilfe von Vergrößerungsgläser, Endoskopen oder Booreskopen durchgeführt werden. Mit dieser Methode können wir offensichtliche Oberflächendefekte wie Risse, Kratzer, Dellen und Korrosion am API 5L -Kesselrohr erkennen.
Vor Beginn der Sichtprüfung ist es wichtig, die Rohroberfläche gründlich zu reinigen, um Schmutz, Fett und andere Verunreinigungen zu entfernen. Dadurch wird sichergestellt, dass wir potenzielle Mängel klar beobachten können. Wir sollten die gesamte Länge des Rohrs, einschließlich der inneren und äußeren Oberflächen sowie die Rohrenden überprüfen. Für Rohre mit komplexen Geometrien oder inneren Strukturen kann ein Endoskop oder ein Boorscope verwendet werden, um die harten - zu erreichen - Bereiche zu untersuchen.
Die visuelle Inspektion hat seine Einschränkungen. Es kann nur Oberflächenfehler erkennen, und kleine oder versteckte Defekte können übersehen werden. Es ist jedoch immer noch ein wertvoller erster Schritt im nicht zerstörerischen Testprozess, da es schnell wichtige Probleme identifizieren kann.
Ultraschalltests
Ultraschalltests (UT) ist eine weit verbreitete nicht destruktive Testmethode für API 5L -Kesselrohre. Es verwendet hohe Frequenzschallwellen, um interne Defekte im Rohrmaterial zu erkennen. Wenn eine Ultraschallwelle auf einen Defekt trifft, wie z. B. einen Riss oder eine Hohlraum, wird ein Teil der Welle zurück zum Wandler reflektiert, der dann analysiert wird, um die Größe, den Ort und die Art des Defekts zu bestimmen.
Um Ultraschalluntersuchungen durchzuführen, wird ein Kopplantat auf die Rohroberfläche aufgetragen, um einen guten akustischen Kontakt zwischen dem Wandler und dem Rohr zu gewährleisten. Der Wandler emittiert Ultraschallwellen in das Rohr, und die reflektierten Wellen werden von einem Fehlerdetektor empfangen und analysiert. Der Bediener kann dann die Signale interpretieren, um potenzielle Mängel zu identifizieren.
Einer der Vorteile von Ultraschalltests ist die hohe Empfindlichkeit. Es kann kleine interne Defekte erkennen, die für das bloße Auge möglicherweise nicht sichtbar sind. Es eignet sich auch zum Testen von Rohren mit verschiedenen Dicken. Die Genauigkeit von Ultraschalltests hängt jedoch von der Fähigkeit und Erfahrung des Bedieners sowie von der Komplexität der Rohrstruktur ab.
Magnetpartikel -Tests
Magnetpartikel -Tests (MT) sind eine weitere wirksame nicht zerstörerische Testmethode für API 5L -Kesselrohre, insbesondere zum Nachweis von Oberflächen und in der Nähe von Oberflächendefekten in ferromagnetischen Materialien. API 5L -Kesselrohre bestehen häufig aus ferromagnetischen Materialien wie Kohlenstoffstahl, wodurch sie für diese Art von Tests geeignet sind.
Bei Magnetpartikeltests wird ein Magnetfeld auf die Rohroberfläche aufgetragen. Wenn sich auf der Oberfläche oder in der Nähe ein Defekt befindet, wird das Magnetfeld verzerrt, wodurch sich Magnetpartikel an der Defektstelle ansammeln. Diese Partikel können durch Verwendung einer magnetischen Partikelsuspension oder trockenen Magnetpartikel sichtbar gemacht werden, sodass der Operator die Position und Form des Defekts leicht identifizieren kann.
Magnetpartikel -Tests sind relativ einfach und schnell und können klare visuelle Hinweise auf Defekte liefern. Es ist jedoch auf ferromagnetische Materialien beschränkt und kann nur Oberflächen und Oberflächendefekte erfassen.
Röntgenuntersuchungen
Röntgenuntersuchungen (RT) ist eine leistungsstarke nicht zerstörerische Testmethode, die detaillierte Informationen über die interne Struktur der API 5L -Kesselrohre liefern kann. Es verwendet X -Strahlen oder Gammastrahlen, um in das Rohrmaterial einzudringen und ein Bild der internen Defekte eines Films oder eines digitalen Detektors zu erstellen.
Während der radiologischen Tests wird das Rohr zwischen der Strahlungsquelle und dem Detektor platziert. Die Strahlung verläuft durch das Rohr, und die Intensität der Strahlung, die den Detektor erreicht, wird durch die innere Struktur des Rohrs beeinflusst. Defekte wie Risse, Porosität und Einschlüsse erscheinen je nach Dichte im Vergleich zum umgebenden Material als dunklere oder hellere Bereiche auf dem Bild.
Röntgenuntersuchungen können interne Defekte mit hoher Genauigkeit erkennen und eine dauerhafte Aufzeichnung der Testergebnisse liefern. Aufgrund der Verwendung von Strahlung sind jedoch spezielle Vorsichtsmaßnahmen für Geräte und Sicherheitsvorkehrungen erforderlich. Es ist auch relativ teuer und zeitlich - im Vergleich zu anderen nicht zerstörerischen Testmethoden.
Wirbelstrahlungstests
Wirbelstromtests (ECT) ist eine nicht -kontaktische nicht -destruktive Testmethode, die zum Erkennen von Oberflächen und in der Nähe von Oberflächenfehlern in leitenden Materialien geeignet ist. API 5L -Kesselrohre aus leitenden Materialien können mit dieser Methode getestet werden.
Bei Wirbelstromtests wird ein alternierender Strom durch eine Spule geleitet, wodurch ein abwechselndes Magnetfeld erzeugt wird. Wenn die Spule nahe an der Rohroberfläche gebracht wird, werden Wirbelströme im Rohrmaterial induziert. Jeder Defekt im Rohr stört den Fluss dieser Wirbelströme und führt zu einer Änderung der Impedanz der Spule. Diese Änderung kann erkannt und analysiert werden, um das Vorhandensein und die Lage des Defekts zu identifizieren.
Wirbelstromtests sind schnell, empfindlich und können für eine Linieninspektion verwendet werden. Es kann auch Oberflächenrisse, Korrosion und Veränderungen der Materialdicke erkennen. Es ist jedoch auf leitfähige Materialien beschränkt und kann nur Oberfläche und nahe Oberflächendefekte erfassen.
Auswahl der richtigen Testmethode
Bei der Durchführung nicht zerstörerischer Tests an den API 5L -Kesselrohren ist es wichtig, die richtige Testmethode auf der Grundlage der spezifischen Anforderungen der Anwendung auszuwählen. Faktoren wie die Art des zu erkennenden Defekts, das Material des Rohrs, die Dicke des Rohrs und die Testumgebung sollten berücksichtigt werden.
In einigen Fällen können mehrere Testmethoden in Kombination verwendet werden, um eine umfassende Inspektion sicherzustellen. Beispielsweise kann eine visuelle Inspektion als vorläufiger Schritt verwendet werden, um offensichtliche Oberflächendefekte zu identifizieren, gefolgt von Ultraschalltests oder radiologischen Tests, um interne Defekte zu erkennen.

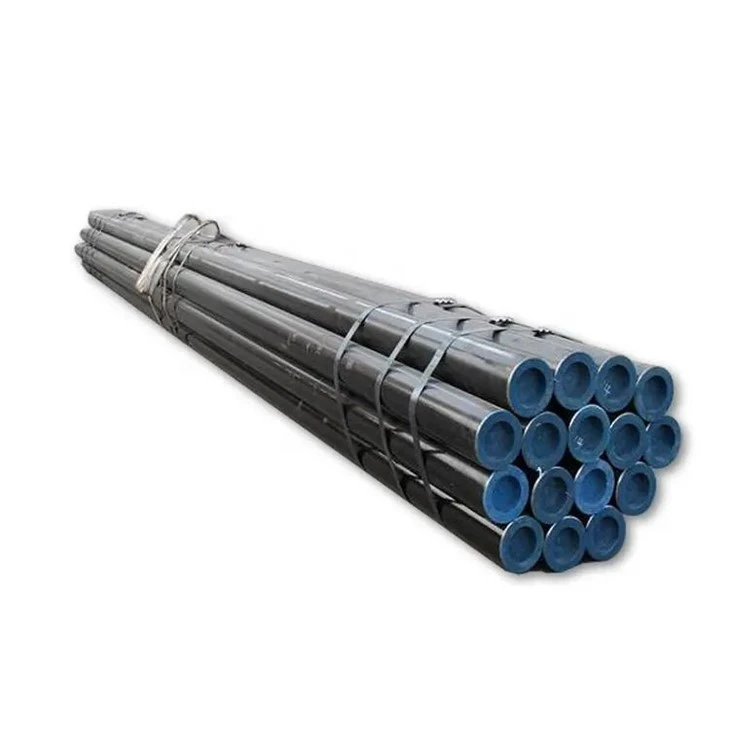

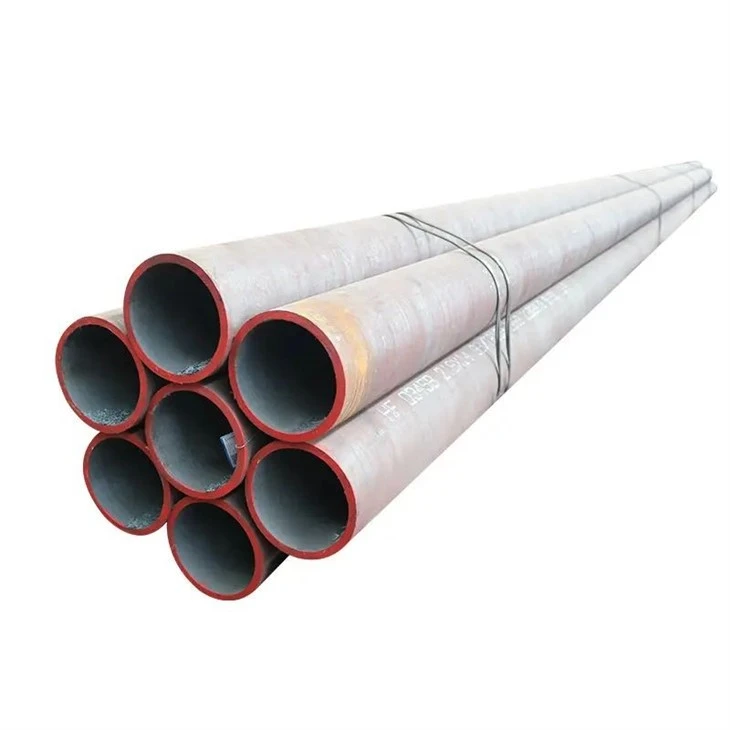

Als Lieferant von API 5L -Kesselrohr bieten wir eine breite Palette von hochwertigen Rohren, einschließlichÖlleitungsrohrAnwesendKessel nahtloses Rohr, UndKarbelstahl nahtloses OCTG -Rohr. Wir sind bestrebt, unseren Kunden Pfeifen zu bieten, die den höchsten Qualitätsstandards entsprechen. Durch strenge nicht zerstörerische Testverfahren können wir sicherstellen, dass unsere Rohre frei von Mängel sind und in verschiedenen Anwendungen zuverlässig abschneiden können.
Wenn Sie daran interessiert sind, API 5L -Kesselrohre zu kaufen oder Fragen zu nicht zerstörerischen Tests zu haben, können Sie sich gerne an uns kontaktieren, um weitere Diskussionen und Verhandlungen zu erhalten. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre spezifischen Bedürfnisse zu erfüllen.
Referenzen
- ASNT (American Society für zerstörungsfähige Tests). Zerstörerisches Testhandbuch.
- API (American Petroleum Institute). API 5L -Spezifikation für Linienrohr.
- ASTM (Amerikanische Gesellschaft für Tests und Materialien). Standards im Zusammenhang mit nicht zerstörerischen Tests von Metallen.
